情報処理学会 インタラクション2020

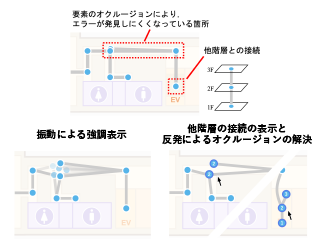

地図情報のグラフデータ共同編集において，ユーザのトポロジーの誤りを素早く発見・修正することを可能にするため，グラフ要素同士の密集によるオクルージョンの解決と階層間の接続を可視化するインタフェースを提案する．提案インタフェースでは，視覚効果にバネのメタファを取り入れ，ユーザのインタラクションに応じた一時的なレイアウトの変更を行う2つの手法を設計する．まず1つ目のRepel Significationでは，ユーザのドラッグ・ズーム操作時にオクルージョンが生じている箇所を振動するように表示させることで，誤りを含む可能性が高い領域を強調させる．また，2つ目のRepel Expansionでは，オクルージョンの含まれるグラフ要素をユーザがクリック可能にするため，カーソルを要素に近づけると，その付近に遮蔽されていた要素と，他階層と接続されている要素を出現させる．これら2つを組み合わせることで，ユーザは通常のインタラクションや地図操作を継続するだけで，地図が持つトポロジー情報と各要素の位置情報を破壊することなく，それらのエラー箇所が発見しやすくなり，より効率的なグラフデータの編集が可能になる．
